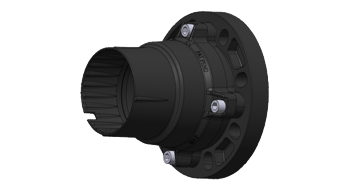

Rohrflansch-Adapter






Rohrflansch-Adapter

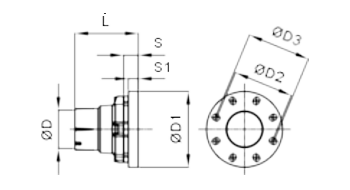

Abmessungen Rohrflansch-Adapter
Rohrflansch-Adapter

Artikelcode
Article code
Ø D
DN*

Ø D1
Ø D2
Ø D3
S
S1
L
Anzahl
Quantity
mm mm mm mm mm mm mm
09B.FLAN.080 80 80 199 145 160 27 41 164 1
09B.FLAN.110 110 100 229 180 190,5 30 44 190 1
09B.FLAN.160 158 150 279 236,2 242 35 49 231 1

* Laut EN und ANSI

Standardbedingungen
Betriebstemperatur: -10 °C bis +60 °C
Technische Standards: EN, ANSI



Download Datenblätter »Alu-Rohrleitungssystem.pdf«
