Dolomit Druckluft-Kältetrockner DD 36 — DD 340

Lieferbare Optionen
  • Netzanschluss:
    DD 36 — DD 216: 1/N/PE ~ 115 V 60 Hz
    DD 280 — DD 340: 1/N/PE ~ 230 V 60 Hz

  • Anschlüsse:
    NPT

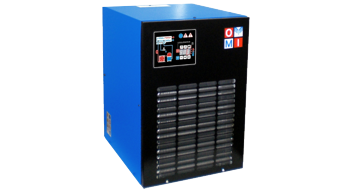

Dolomit Druckluft-Kältetrockner DD 36 - DD 340

Die Dolomit Druckluft-Kältetrockner ersetzen die langjährig bewährte Baureihe "EL". Mit neuem Gehäusedesign und innovativen technischen Verbesserungen zur Leistungsoptimierung präsentiert O.M.I. auch im Bereich der Taupunktklasse 5 (≤ +7 °C) einen technisch und qualitativ nicht zu übertreffenden Kältetrockner.
Selbstverständlich verfügt auch diese Baureihe wieder über eine O.M.I.-typische Elektronikregelung mit einzigartiger Lüftersteuerung sowie anwenderfreundlicher Bedienoberfläche.
Zuverlässigkeit und Unkompliziertheit sowie ein außergewöhnlich vorteilhaftes Preis-/Leistungsverhältnis sind die Stärken dieser Baureihe.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
DD 36 08F.0036BG0.00B0 600 36 21 16 3/8" 0,12
DD 54 08F.0054BG0.00B0 900 54 32 16 1/2" 0,18
DD 72 08F.0072BG0.00B0 1.200 72 42 16 1/2" 0,20
DD 108 08F.0108BG0.00B0 1.800 108 64 16 1/2" 0,29
DD 144 08F.0144BG0.00B0 2.400 144 85 16 3/4" 0,41
DD 180 08F.0180BG0.00B0 3.000 180 106 16 3/4" 0,47
DD 216 08F.0216BG0.00B0 3.600 216 127 16 3/4" 0,61
DD 280 08F.0280BG0.00B0 4.666 280 165 16 1" 0,60
DD 340 08F.0340BG0.00B0 5.666 340 200 16 1" 0,60



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F kg
DD 36 305 360 404 50,8 313 40 18
DD 54 325 430 445 100 58 80 24
DD 72 325 430 445 100 58 80 24
DD 108 325 430 445 100 58 80 24
DD 144 395 565 565 100 62 74 31
DD 180 395 565 565 100 62 74 36
DD 216 395 565 565 100 62 74 40
DD 280 485 595 614 125 534 70 59
DD 340 485 595 614 125 534 70 60



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Umgebungstemperatur
[°C] +15 +20 +25 +30 +35 +40 +42 +45
F3 - - 1 0,96 0,92 0,88 0,85 0,80

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 0,76 0,82 0,88 0,94 1 1,04 1,09 1,13 1,18

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

DD 54 — DD 216
DD 36
DD 280 — DD 340


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: bis +7 °C (Klasse 5)
Netzanschluss: DD 36 - DD 216: 1/N/PE ~ 230 V 50 - 60 Hz
Netzanschluss: DD 280 - DD 340 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Druckluft-Kaeltetrockner_Dolomit_DD36-DD340.pdf«
