Hochtemperatur-Druckluft-Kältetrockner bis +82 °C HTD 35 — HTD 170

Lieferbare Optionen
  • Netzanschluss: 1/N/PE ~ 230 V 60 Hz
    oder 1/N/PE ~ 115 V 60 Hz
  • Anschlüsse: NPT
  • Zertifikate:UL und CSA
  • "Intelligenter" verlustfreier, volumenabhängiger Kondensatabscheider
Hochtemperatur-Druckluft-Kältetrockner bis +82 °C HTD 35 — HTD 170

Die Baureihe der Hochtemperatur-Druckluft-Kältetrockner (HDT) ist für Eingangstemperaturen bis zu +82°C ausgelegt.
In diesen Spezialtrocknern sind unter anderem ein Nachkühler und ein Keramikfilter mit Kondensatabscheider integriert. Der Abscheider wird auch für die Ableitung des anfallenden Kondensates aus dem Wärmetauscher genutzt.
Dadurch wird der Druckluftverlust des Trockners noch weiter minimiert. Es werden zudem auch deutliche Platzeinsparungen realisiert und die Montagezeit wird erheblich reduziert.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
HTD 35 08C.0035BG0.00B0 583 35 21 16 1/2" 0,16
HTD 50 08C.0050BG0.00B0 833 50 29 16 1/2" 0,28
HTD 70 08C.0070BG0.00B0 1.167 70 41 16 1/2" 0,41
HTD 102 08C.0102BG0.00B0 1.700 102 60 16 3/4" 0,41
HTD 140 08C.0140BG0.00B0 2.333 140 82 16 3/4" 0,47
HTD 170 08C.0170BG0.00B0 2.833 170 100 16 3/4" 0,61



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E kg
HTD 35 386 500 651 175 597 38
HTD 50 386 500 651 175 597 39
HTD 70 386 500 651 175 597 39
HTD 102 420 567 771 175 676 57
HTD 140 420 567 771 175 676 62
HTD 170 420 567 771 175 676 67



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 - - - - - 1,10 1,05 1 0,92 0,87 0,80 0,75

Umgebungstemperatur
[°C] +15 +20 +25 +30 +35 +40 +42 +45
F3 1,08 1,05 1 0,98 0,93 0,88 - 0,83

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,05 1,09 1,14 1,18 1,25 1,3 1,33 -

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

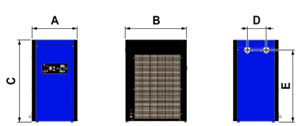

HTD 102 — HTD 170

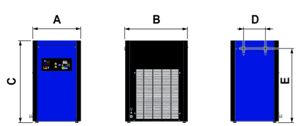

HTD 35 — HTD 70


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +60 °C (+82 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Netzanschluss: 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Hochtemperatur-Druckluft-Kaeltetrockner_HTD35-170.pdf«
