Wassergekühlte Druckluft-Kältetrockner ED 8800 W — ED 24000 W

Lieferbare Optionen
  • Netzanschluss: 3/PE ~ 460 V 60 Hz
  • Anschlüsse: NPT
  • "Intelligenter" verlustfreier, volumenabhängiger Kondensatabscheider
  • Wasserkühlung mit Meerwasser
Wassergekühlte Druckluft-Kältetrockner ED 8800 W - ED 24000 W

Diese Trocknerbaureihe ist die optimale Lösung für Verbraucher mit großem Luftstrombedarf, in denen Feuchtigkeit eliminiert werden muß. Die völlig neue Bauweise ermöglicht unter allen Bedingungen sehr einfachen Zugang für Service und Wartung. Jeder Trockner ist außerdem mit einer programmierbaren elektronischen Regelung, einem Heißgas-Bypassventil sowie sämtlichen Funktionen ausgestattet, die für einen zuverlässigen Betrieb unter allen Betriebsbedingungen erforderlich sind.
Die eingesetzten Rohrbündel-Wärmetauscher garantieren extrem geringe Druckabfälle im Wasserkreislauf und sind nahezu wartungsfrei. Unabdingbar für Anwendungen, in denen ein Kaltluftstrom nicht erzielt werden kann.

⇒ Luftgekühlte Ausführungen finden Sie auf Seite ED 8400 — ED 24000.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
ED 8800 W 08L.8800AG0.20B1 146.667 8.800 5.176 13 DN 150 13,52
ED 10000 W 08A.A100AG0.20B1 166.667 10.000 5.882 13 DN 200 13,52
ED 12000 W 08A.A120AG0.20B1 200.000 12.000 7.059 13 DN 200 16,26
ED 13600 W 08A.A136AG0.20B1 226.667 13.600 8.000 13 DN 200 20,17
ED 17600 W 08A.A176AG0.20B1 293.334 17.600 10.353 13 2xDN 200 27,04
ED 20000 W 08A.A200AG0.20B1 333.334 20.000 11.765 13 2xDN 250 27,04
ED 240000 W 08L.A240AG0.20B1 400.000 24.000 14.118 13 2xDN 200 40,34



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F G kg
ED 8800 W 2.270 1.500 1.440 825 1.335 645 - 1.095
ED 10000 W 2.270 1.590 1.440 825 1.335 645 - 1.165
ED 12000 W 2.270 1.590 1.440 825 1.335 645 - 1.245
ED 13600 W 2.270 1.590 1.440 825 1.335 645 - 1.280
ED 17600 W 4.535 1.500 1.440 825 1.335 645 1.335 2.190
ED 20000 W 4.535 1.590 1.440 825 1.335 645 1.335 2.330
ED 240000 W 4.535 1.590 1.440 825 1.335 645 1.335 2.490



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,04 1,09 1,14 1,18 1,25 1,3 1,33 -

Wassereintrittstemperatur
[°C] +15 +20 +25 +29,4 +30 +35 +38 +40
F5 1,08 1,06 1,03 1 0,99 0,95 0,91 0,88

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstromlt. Tabelle [m³/h] × F1 × F2 × F4 × F5 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F4 / F5 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

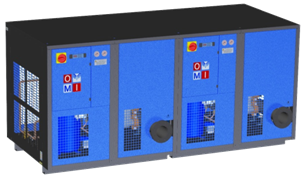

ED 17600 W — ED 24000 W
ED 8800 W — ED 13600 W


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Kühlwassertemperatur: +29,4 °C (+35 °C max.)
Netzanschluss: 3/PE ~ 400V 50 Hz



Download Datenblatt »Wassergekuehlte_Drucklufttrockner_ED8800W-24000W.pdf«
