Energiesparende Druckluft-Kältetrockner ESD 660 — ESD 6600

Lieferbare Optionen
  • Netzanschluss:
    ESD 660: 1/N/PE ~ 230 V 60 Hz
    ESD 780 — ESD 6600: 3/PE ~ 460 V 60 Hz
  • Anschlüsse:
    ESD 660 — ESD 2200: NPT
    ESD 2700 — ESD 6600: ANSI
  • Zeitgesteuerter Kondensatabscheider

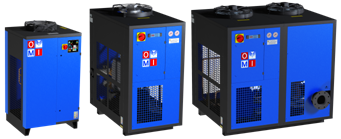

Energiesparende Druckluft-Kältetrockner ESD 660 - ESD 6600

Neue Baureihe energiesparender Druckluft-Kältetrockner (ESD) mit innovativem und patentiertem Dreikreis-Wärmetauschersystem (Kältemittel, Glykol und Druckluft). Aufgrund dieser Neuentwicklung sparen die neuen ESD-Trockner bei einer Last von 0% bis 100% effektiv Energie und garantieren eine Senkung der Betriebskosten bis maximal 90%.
Die ESD-Trockner sind besonders für Teillastbetrieb und für unregelmäßigen Druckluftbedarf geeignet.
Die ESD-Trockner sind mit einer zusätzlichen Displayfunktion ausgestattet, welche die Anzeige und Überprüfung aktueller und vergangener Einsparungen ermöglicht.
Die neu entwickelte programmierbare elektronische Regelung arbeitet mit einem zweiten Fühler für die Glykolsteuerung, um eine maximale Effizienz bei der Vermeidung von Einfrierproblemen zu gewährleisten.
Durch die variable Lüfterdrehzahlregelung wird eine optimale Leistung unter sämtlichen Last- und Umgebungsbedingungen erzielt.
Alle Modelle sind mit einem „intelligenten“ volumenabhängigem Kondensatabscheider ausgestattet. Dadurch werden Kondensate ohne Druckluftverlust abgeleitet, wodurch weitere deutliche Einsparungen erzielt werden können.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme*
Power Consumption*
l/min m³/h CFM bar BSP kW
ESD 660 08S.0660.G0.00BG 11.000 660 388 16 2" 1,29
ESD 780 08S.0780.G0.00BG 13.000 780 459 13* 2" 1,95
ESD 1000 08S.1000.G0.00BG 16.667 1.000 588 13* 2" 1,95
ESD 1300 08S.1300.G0.00B1 21.667 1.300 765 16 3" 2,78
ESD 1700 08S.1700.G0.00B1 28.333 1.700 1.000 16 3" 2,78
ESD 2200 08S.2200.G0.00B1 36.667 2.200 1.294 16 3" 4,21
ESD 2700 08S.2700.G0.00B1 45.000 2.700 1.588 16 DN 100 5,07
ESD 3600 08S.3600.G0.00B1 60.000 3.600 2.118 16 DN 125 6,29
ESD 4200 08S.4200.G0.00B1 70.000 4.200 2.471 16 DN 125 7,29
ESD 5300 08S.5300.G0.00B1 88.333 5.300 3.118 16 DN 150 9,52
ESD 6000 08S.6000.G0.00B1 100.000 6.000 3.529 16 DN 150 9,52
ESD 6600 08S.6600.G0.00B1 110.000 6.600 3.882 16 DN 150 9,52

* 16 bar auf Anfrage

Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F kg
ESD 660 750 780 1.340 185 255 136 170
ESD 780 750 780 1.340 185 255 136 210
ESD 1000 750 780 1.340 185 255 136 220
ESD 1300 785 1.360 1.585 386 83 566 260
ESD 1700 785 1.360 1.585 386 83 566 270
ESD 2200 785 1.360 1.585 386 83 566 300
ESD 2700 785 1.390 1.585 386 83 566 330
ESD 3600 1.510 1.500 1.570 405 227 585 420
ESD 4200 1.510 1.500 1.570 405 227 585 520
ESD 5300 1.510 1.500 1.570 405 227 585 620
ESD 6000 1.510 1.500 1.570 405 227 585 720
ESD 6600 1.510 1.500 1.570 405 227 585 750



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Umgebungstemperatur
[°C] +15 +20 +25 +30 +35 +40 +42 +45
F3 - - 1 0,96 0,92 0,88 0,85 0,80

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,04 1,09 1,14 1,18 1,25 1,3 1,33 -

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

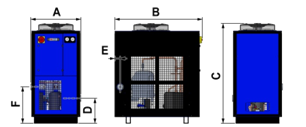

ESD 1300 — ESD 2700

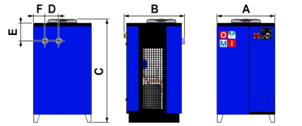

ESD 660 — ESD 1000

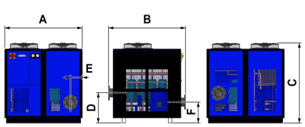

ESD 3600 — ESD 6600


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Netzanschluss:
ESD 660: 1/N/PE ~ 230 V 50 Hz
ESD 780 — ESD 6600: 3/PE ~ 400V 50 Hz



Download Datenblatt »Energiesparende_Druckluft-Kaeltetrockner_ESD660-6600.pdf«
