Easy Dry Hochdruck-Druckluft-Kältetrockner ED 54 HP40 — ED 660 HP40

Lieferbare Optionen
  • Netzanschluss:
    1/N/PE ~ 230 V 60 Hz
    1/N/PE ~ 115 V 60 Hz
    3/PE ~ 460 V 60 Hz
  • Anschlüsse: NPT
Easy Dry Hochdruck-Druckluft-Kältetrockner ED 54 HP40 - ED 660 HP40

Die Easy Dry Hochdruck-Druckluft-Kältetrockner sind für bis zu 40 bar Betriebsdruck konzipiert.
Die physikalische Arbeitsweise und das Design entsprechen der ⇒ Easy-Dry-Baureihe ED 18 — ED 660.
Alle Bauteile und Sicherheitsvorrichtungen gewährleisten höchste Sicherheit und Zuverlässigkeit.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
ED 54 HP40 08N.0054.G0.00A0 900 54 32 40 1/2" 0,18
ED 88 HP40 08N.0088.G0.00A0 1.470 88 52 40 1/2" 0,20
ED 108 HP40 08N.0108.G0.00A0 1.800 108 64 40 1/2" 0,41
ED 144 HP40 08N.0144.G0.00A0 2.400 144 85 40 1/2" 0,41
ED 225 HP40 08N.0225.G0.00A0 3.750 225 132 40 1/2" 0,61
ED 270 HP40 08N.0270.G0.00A0 4.500 270 159 40 1" 0,90
ED 360 HP40 08N.0360.G0.00A0 6.000 360 212 40 1" 0,90
ED 480 HP40 08N.0480.G0.00A0 8.000 480 282 40 1" 1,24
ED 660 HP40 08N.0660.G0.00A0 11.000 660 388 40 1" 1,24

* Siehe auch gleiche Baureihe mit einem Druck von ⇒ max. 16 bar oder ⇒ max. 25 bar

Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F kg
ED 54 HP40 420 515 565 40 332 132 26
ED 88 HP40 420 515 565 40 332 132 26
ED 108 HP40 420 515 565 40 332 132 33
ED 144 HP40 420 515 565 40 332 132 34
ED 225 HP40 420 515 565 40 332 132 43
ED 270 HP40 500 680 980 63 310 73 85
ED 360 HP40 500 680 980 63 310 73 87
ED 480 HP40 500 680 980 63 310 73 110
ED 660 HP40 500 680 980 63 310 73 120



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 - - - - 0,67 - - 0,77 - - - - 0,83 - … 0,91 0,93 0,97 0,99 1

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Umgebungstemperatur
[°C] +15 +20 +25 +30 +35 +40 +42 +45
F3 - - 1 0,96 0,92 0,88 0,85 0,80

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,04 1,09 1,14 1,18 1,25 1,3 1,33 -

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

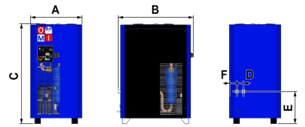

ED 270 HP40 — ED 660 HP40

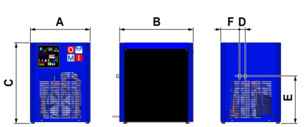

ED 54 HP40 — ED 225 HP40


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar (40 bar max.)
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Netzanschluss: 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Easy-Dry_Hochdruck-Druckluft-Kaeltetrockner_ED54HP40-660HP40.pdf«
