Easy Dry Premium Druckluft-Kältetrockner ED 660 — ED 6800

Lieferbare Optionen
  • Netzanschluss:
    ED 660: 1/N/PE ~ 230 V 60 Hz
  • Netzanschluss:
    ED 780 — ED 6800: 3/PE ~ 460 V 60 Hz
  • Anschlüsse: ED 660 — ED 2200: NPT
  • Anschlüsse: 2700 — ED 6800: ANSI
  • "Intelligenter" verlustfreier, volumenabhängiger Kondensatabscheider

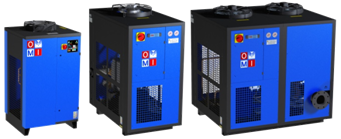

Easy Dry Premium Druckluft-Kältetrockner ED 660 - ED 6800

Diese Trocknerbaureihen sind die optimalen Lösungen für Verbraucher mit großem Luftstrombedarf, in denen Feuchtigkeit eliminiert werden muß.
Die völlig neue Bauweise ermöglicht unter allen Bedingungen sehr einfachen Zugang für Service und Wartung.
Jeder Trockner ist außerdem mit einer programmierbaren elektronischen Regelung, einem Heißgas-Bypassventil sowie sämtlichen Funktionen ausgestattet, die für einen zuverlässigen Betrieb unter allen Betriebsbedingungen erforderlich sind.

⇒ Wassergekühlte Ausführungen finden Sie auf Seite ED 660 W — ED 6800 W.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
ED 660 08L.0660AG0.00B0 11.000 660 388 16 2" 1,24
ED 780 08L.0780AG0.00B0 13.000 780 459 16 2" 1,90
ED 1000 08L.1000AG0.00B0 16.667 1.000 588 13 * 2" 1,90
ED 1300 08L.1300AG0.00B0 21.667 1.300 765 16 3" 2,78
ED 1700 08L.1700AG0.00B0 28.333 1.700 1.000 16 3" 2,78
ED 2200 08L.2200AG0.00B0 36.667 2.200 1.294 16 3" 4,21
ED 2700 08L.2700AG0.00B0 45.000 2.700 1.588 16 DN 100 5,07
ED 3600 08L.3600AG0.00B0 60.000 3.600 2.118 16 DN 125 6,29
ED 4200 08L.4200AG0.00B0 70.000 4.200 2.471 16 DN 125 7,29
ED 5300 08L.5300AG0.00B0 88.333 5.300 3.118 16 DN 150 9,52
ED 6000 08L.6000AG0.00B0 100.000 6.000 3.529 16 DN 150 9,52
ED 6600 08L.6600AG0.00B0 110.000 6.600 3.882 16 DN 150 9,52
ED 6800 08L.6800AG0.0080 113.333 6.800 4.002 16 DN 150 10,98

* 16 bar auf Anfrage

Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F G H I kg
ED 660 779 720 1.360 180 346,5 109 - - - 120
ED 780 779 720 1.360 180 346,5 109 - - - 130
ED 1000 779 720 1.360 180 346,5 109 - - - 150
ED 1300 785 1.365 1.555 390 85 570 - - - 260
ED 1700 785 1.365 1.555 390 85 570 - - - 270
ED 2200 785 1.365 1.555 390 85 570 - - - 300
ED 2700 905 1.390 1.555 390 85 570 - - - 330
ED 3600 1.510 1.500 1.555 405 226 585 - - - 420
ED 4200 1.510 1.500 1.555 405 226 585 - - - 520
ED 5300 1.510 1.500 1.555 405 226 585 - - - 620
ED 6000 1.510 1.500 1.555 405 226 585 - - - 720
ED 6600 1.510 1.500 1.555 405 226 585 - - - 750
ED 6800 1.510 1.500 1.555 405 226 585 - - - 735



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Umgebungstemperatur
[°C] +15 +20 +25 +30 +35 +40 +42 +45
F3 - - 1 0,96 0,92 0,88 0,85 0,80

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,04 1,09 1,14 1,18 1,25 1,3 1,33 -

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

ED 1300 — ED 2700
ED 660 — ED 1000
ED 3600 — ED 6800


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Netzanschluss:
ED 660: 1/N/PE ~ 230 V 50 Hz
ED 780 — ED 6800: 3/PE ~ 400 V 50 Hz



Download Datenblatt »Easy-Dry_Druckluft-Kaeltetrockner_ED660-6800.pdf«
