Easy Dry Druckluft-Kältetrockner ED 18 HP25 — ED 180 HP25
Lieferbare Optionen
- Netzanschluss: 1/N/PE ~ 230 V 60 Hz
oder 1/N/PE ~ 115 V 60 Hz
- Anschlüsse: NPT
- Zertifikate: UL und CSA
- "Intelligenter" verlustfreier, volumenabhängiger Kondensatabscheider
Die „Easy-Dry“-Baureihe unserer Druckluft-Kältetrockner zeichnet sich unter allen Betriebsbedingungen durch einen hohen Wirkungsgrad und hohe Zuverlässigkeit aus.
Die von uns entwickelten Geräte erfüllen die höchsten Leistungsforderungen des Marktes.
Alle Modelle sind mit hocheffizienten Wärmetauschern und integriertem Kondensatabscheider ausgerüstet, und haben einen sehr geringen Druckverlust.
Mit unserer patentierten programmierbaren elektronischen Regelung wird die Lüfterdrehzahl je nach Verbraucherlast so geregelt, dass unter allen Betriebsbedingungen ein konstanter Taupunkt gehalten wird.
Alle Geräte haben eine Vielzahl an justierbaren Einstellungen und Alarmen, wie hohe Taupunkttemperatur, Frostschutzalarm, Fühlerstörung etc.
Die Modelle der ED-Baureihe sind alle mit einem programmierbaren, elektronischen Kondensatabscheider ausgestattet und sind für den hocheffizienten Einsatz unter allen Bedingungen geeignet.
Auf Anfrage auch mit „intelligentem“ verlustfreien, volumenabhängigen Kondensatabscheider erhältlich.
Technische Daten
Modell
Model |
Artikelcode
Article code |
Volumenstrom
Flow-rate |
Max. Druck
Max. pressure |
Anschlüsse
Connections |
Leistungsaufnahme
Power Consumption |
| l/min |
m³/h |
CFM |
bar |
BSP |
kW |
| ED 18 HP25 |
08N.0018AG0.00B0 |
300 |
18 |
11 |
25 * |
3/8" |
0,12 |
| ED 24 HP25 |
08N.0024AG0.00B0 |
400 |
24 |
14 |
25 * |
3/8" |
0,12 |
| ED 54 HP25 |
08N.0054AG0.00B0 |
900 |
54 |
32 |
25 * |
1/2" |
0,18 |
| ED 72 HP25 |
08N.0072AG0.00B0 |
1.200 |
72 |
42 |
25 * |
1/2" |
0,20 |
| ED 108 HP25 |
08N.0108AG0.00B0 |
1.800 |
108 |
64 |
25 * |
3/4" |
0,41 |
| ED 144 HP25 |
08N.0144AG0.00B0 |
2.400 |
144 |
85 |
25 * |
3/4" |
0,41 |
| ED 180 HP25 |
08N.0180AG0.00B0 |
3.000 |
180 |
106 |
25 * |
3/4" |
0,61 |
* Siehe auch gleiche Baureihe mit einem Druck von ⇒ max. 16 bar oder ⇒ max. 40 bar
Abmessungen und Gewicht
Modell
Model |
Abmessungen [mm]
Dimensions [mm] |
Gewicht
Weight |
| A |
B |
C |
D |
E |
F |
kg |
| ED 18 HP25 |
305 |
360 |
404 |
50,8 |
313 |
40 |
18 |
| ED 24 HP25 |
305 |
360 |
404 |
50,8 |
313 |
40 |
18 |
| ED 54 HP25 |
370 |
433 |
435 |
100 |
373 |
60 |
26 |
| ED 72 HP25 |
370 |
433 |
435 |
100 |
373 |
60 |
26 |
| ED 108 HP25 |
420 |
515 |
555 |
100 |
475 |
65 |
33 |
| ED 144 HP25 |
420 |
515 |
555 |
100 |
475 |
65 |
34 |
| ED 180 HP25 |
420 |
515 |
555 |
100 |
475 |
65 |
43 |
Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)
| Betriebsdruck |
| [bar] |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
… |
20 |
25 |
30 |
35 |
40 |
| F1 |
- |
- |
- |
- |
1 |
- |
- |
1,15 |
- |
- |
1,22 |
- |
- |
1,26 |
… |
1,29 |
- |
1,32 |
1,35 |
- |
| Drucklufteintrittstemperatur |
| [°C] |
+30 |
+35 |
+40 |
+45 |
+50 |
+55 |
+60 |
+65 |
+70 |
+75 |
+80 |
+82 |
| F2 |
1,20 |
1 |
0,85 |
0,71 |
0,58 |
0,49 |
- |
- |
- |
- |
- |
- |
| Umgebungstemperatur |
| [°C] |
+15 |
+20 |
+25 |
+30 |
+35 |
+40 |
+42 |
+45 |
| F3 |
- |
- |
1 |
0,96 |
0,92 |
0,88 |
0,85 |
0,80 |
Berechnung des sich tatsächlich ergebenden Volumenstromes:
Volumenstrom lt. Tabelle [m³/h] × F1 × F2 × F3 × F4 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
vorgegebener Volumenstrom [m³/h] / F1 / F2 / F3 / F4 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

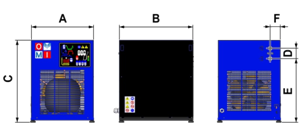

ED 54 HP25 — ED 180 HP25

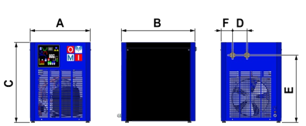

ED 18 HP25 — ED 24 HP25
| Standardbedingungen |
| Umgebungstemperatur: |
+25 °C (+45 °C max.) |
| Arbeitsdruck: |
25 bar max. |
| Eintritt Lufttemperatur: |
+35 °C (+55 °C max.) |
| Taupunkt: |
≤ +3 °C (Klasse 4) |
| Netzanschluss: |
1/N/PE ~ 230 V 50 Hz |
