Wassergekühlte Druckluft-Kältetrockner ED 660 W — ED 6800 W

Lieferbare Optionen
  • Netzanschluss: 3/PE ~ 460 V 60 Hz
  • Anschlüsse: NPT
  • "Intelligenter" verlustfreier, volumenabhängiger Kondensatabscheider
  • Wasserkühlung mit Meerwasser

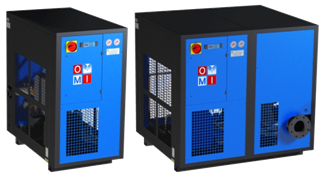

Wassergekühlte Druckluft-Kältetrockner ED 660 W - ED 6800 W

Diese Trocknerbaureihe ist die optimale Lösung für Verbraucher mit großem Luftstrombedarf, in denen Feuchtigkeit eliminiert werden muß. Die völlig neue Bauweise ermöglicht unter allen Bedingungen sehr einfachen Zugang für Service und Wartung. Jeder Trockner ist außerdem mit einer programmierbaren elektronischen Regelung, einem Heißgas-Bypassventil sowie sämtlichen Funktionen ausgestattet, die für einen zuverlässigen Betrieb unter allen Betriebsbedingungen erforderlich sind.
Die eingesetzten Rohrbündel-Wärmetauscher garantieren extrem geringe Druckabfälle im Wasserkreislauf und sind nahezu wartungsfrei. Unabdingbar für Anwendungen, in denen ein Kaltluftstrom nicht erzielt werden kann.

⇒ Luftgekühlte Ausführungen finden Sie auf Seite ED 660 — ED 6800.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
ED 660 W 08L.0660AG0.20B0 11.000 660 388 16 2" 1,12
ED 780 W 08L.0780AG0.20B0 13.000 780 459 16 2" 1,89
ED 1000 W 08L.1000AG0.20B0 16.667 1.000 588 16 2" 1,89
ED 1300 W 08A.1300AG0.20B0 21.667 1.300 765 16 3" 2,42
ED 1700 W 08A.1700AG0.20B0 28.333 1.700 1.000 16 3" 2,42
ED 2200 W 08A.2200AG0.20B0 36.667 2.200 1.294 16 3" 4,18
ED 2700 W 08A.2700AG0.20B0 45.000 2.700 1.588 16 DN 100 4,18
ED 3600 W 08A.3600AG0.20B0 60.000 3.600 2.118 16 DN 125 5,62
ED 4200 W 08A.4200AG0.20B0 70.000 4.200 2.471 16 DN 125 6,50
ED 5300 W 08A.5300AG0.20B0 88.333 5.300 3.118 16 DN 150 8,51
ED 6000 W 08A.6000AG0.20B0 100.000 6.000 3.529 16 DN 150 8,51
ED 6600 W 08A.6600AG0.20B0 110.000 6.600 3.882 16 DN 150 8,51
ED 6800 W 08L.6800AG0.20B0 113.333 6.800 4.002 16 DN 150 8,51



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight

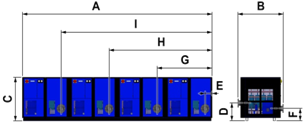

A B C D E F G H I kg
ED 660 W 791 720 1.273 180 347 109 - - - 120
ED 780 W 791 720 1.273 180 347 109 - - - 130
ED 1000 W 791 720 1.273 180 347 109 - - - 150
ED 1300 W 785 1.365 1.440 390 85 570 - - - 240
ED 1700 W 785 1.365 1.440 390 85 570 - - - 270
ED 2200 W 785 1.365 1.440 390 85 570 - - - 300
ED 2700 W 905 1.390 1.440 390 85 570 - - - 330
ED 3600 W 1.510 1.500 1.440 405 226 585 - - - 420
ED 4200 W 1.510 1.500 1.440 405 226 585 - - - 520
ED 5300 W 1.510 1.500 1.440 405 226 585 - - - 620
ED 6000 W 1.510 1.500 1.440 405 226 585 - - - 720
ED 6600 W 1.510 1.500 1.440 405 226 585 - - - 750
ED 6800 W 1.510 1.500 1.440 405 226 585 - - - 745



Korrekturfaktoren bei abweichenden Betriebsbedingungen (Volumenstrom in m³/h)

Betriebsdruck
[bar] 3 4 5 6 7 8 9 10 11 12 13 14 15 16 … 20 25 30 35 40
F1 0,70 0,78 0,85 0,93 1 1,06 1,11 1,15 1,18 1,20 1,22 1,24 1,25 1,26 … - - - - -

Drucklufteintrittstemperatur
[°C] +30 +35 +40 +45 +50 +55 +60 +65 +70 +75 +80 +82
F2 1,20 1 0,85 0,71 0,58 0,49 - - - - - -

Drucktaupunkt
[°C] 3 4 5 6 7 8 9 10 11
F4 1 1,04 1,09 1,14 1,18 1,25 1,3 1,33 -

Wassereintrittstemperatur
[°C] +15 +20 +25 +29,4 +30 +35 +38 +40
F5 1,08 1,06 1,03 1 0,99 0,95 0,91 0,88

Berechnung des sich tatsächlich ergebenden Volumenstromes:
   Volumenstromlt. Tabelle [m³/h] × F1 × F2 × F4 × F5 = tatsächlicher Volumenstrom des Trockners [m³/h]
Auswahl des geeigneten Kältetrockners bei extern vorgegebenem Volumenstrom:
   vorgegebener Volumenstrom [m³/h] / F1 / F2 / F4 / F5 = Mindestvolumenstrom des auszuwählenden Trockners [m³/h]

ED 1300 W — ED 2700 W
ED 660 W — ED 1000 W
ED 3600 W — ED 6600 W


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+55 °C max.)
Taupunkt: ≤ +3 °C (Klasse 4)
Kühlwassertemperatur: +29,4 °C (+35 °C max.)
Netzanschluss: 3/PE ~ 400V 50 Hz



Download Datenblatt »Wassergekuehlte_Druckluft-Trockner_ED660W-6800W.pdf«
