Heißluft-Adsorptionstrockner, Taupunkt bis -40 °C, HB 500 — HB14900

Lieferbare Optionen
  • Netzanschluss: 3/PE ~ 400 V / 60 Hz
  • Anschlüsse: ANSI
  • Meerwassertaugliche Lackierung
  • Software zur Fernbedienung
  • Isolierte Tanks
  • Vorinstallierte Filter
Heißluft-Adsorptionstrockner, Taupunkt bis -40 °C, HB 500 — HB14900

Die Heißluft-Adsorptionstrockner der HB-Baureihe verfügen über ein hochleistungsfähiges Zentrifugalgebläse, um die Umgebungsluft durch einen Erhitzer und dann durch den Tank zu leiten. Dort regeneriert der erwärmte Luftstrom das Trockenmittel.
Im Gegensatz zu kaltregenerierten Adsorptionstrocknern wird hier keine getrocknete Druckluft aus dem Druckluftsystem abgezweigt, um Feuchtigkeit aus dem Trockenmittel zu eliminieren. Das senkt die Energiekosten.
Die Heißgebläsetechnologie erfordert vergleichsweise die größte Kapitalinvestition. Durch Ausgleich des Druckabfalls auf ca. 0,35 bar ist der Druckverlust hier um ca. 50% geringer als bei konventionellen Adsorptionstrocknern. Die Investitionskosten amortisieren sich durch die eingesparten Energiekosten bereits nach ca. 3 Jahren.



Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Geräteleistungsbedarf
Heater consumption		 Gebläseleistungsbedarf
Blower consumption
l/min m³/h CFM bar BSP kW kW
HB 500 08V.0500BG.0 8.333 500 294 10 1-1/2" 6 3
HB 900 08V.0900BG.0 15.000 900 529 10 2" 12 4
HB 1400 08V.1400BG.0 23.333 1.400 824 10 3" 18 6
HB 1800 08V.1800BG.0 30.000 1.800 1.059 10 3" 24 9
HB 2200 08V.2200BG.0 36.667 2.200 1.294 10 3" 24 9
HB 2600 08V.2600BG.0 43.333 2.600 1.529 10 3" 30 15
HB 3200 08V.3200BG.0 53.333 3.200 1.882 10 DN 125 36 15
HB 3900 08V.3900BG.0 65.000 3.900 2.294 10 DN 125 45 15
HB 5300 08V.5300BG.0 88.333 5.300 3.118 10 DN 150 60 18,5
HB 7000 08V.7000BG.0 116.667 7.000 4.118 10 DN 150 80 22
HB 9300 08V.9300BG.0 155.000 9.300 5.471 10 DN 150 100 30
HB 10600 08V.A106BG.0 176.667 10.600 6.235 10 DN 150 125 37
HB 14900 08V.A149BG.0 248.333 14.900 8.765 10 DN 200 175 45

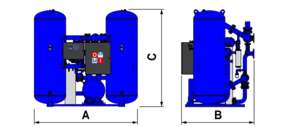

Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C kg
HB 500 1.350 930 1.760 670
HB 900 1.485 1.140 2.103 958
HB 1400 1.819 1.485 2.234 1.451
HB 1800 2.083 1.567 2.034 1.710
HB 2200 2.083 1.567 2.034 1.857
HB 2600 2.510 1.980 2.360 2.504
HB 3200 2.490 1.750 2.328 2.775
HB 3900 2.489 1.708 2.328 3.138
HB 5300 3.048 1.951 2.538 4.417
HB 7000 3.404 2.154 2.350 5.524
HB 9300 3.810 2.296 2.460 6.072
HB 10600 4.110 2.340 2.707 7.264
HB 14900 4.367 2.503 2.819 9.035




HB 500 — HB 14900


Standardbedingungen
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+50 °C max.)
Taupunkt: ≤ -40 °C (Klasse 2)
Arbeits- / Spülzyklus: 240 / 240 Minuten
Netzanschluss: 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Heissluft-Adsorptionstrockner_HB500-14900.pdf«
