Adsorptionstrockner, Taupunkt bis -70 °C, HU 0200 — HU 2000

Lieferbare Optionen
  • Netzanschluss:
    1/N/PE ~ 230 V 60 Hz oder 1/N/PE ~ 115 V 60 Hz

  • Anschlüsse:
    NPT
Adsorptionstrockner, Taupunkt bis -70 °C, HU 0200 — HU 2000

Die Adsorptionstrockner der HU-Baureihe sind für Spezialanwendungen ausgelegt und liefern eine Luft mit einem Taupunkt bis zu –70 °C gemäß KLASSE 1.
Die physikalische Arbeitsweise und das Design entsprechen der ⇒ Baureihe HL 0200 — HL 2000 (≤ -40 °C).
Die Lebensdauer und die Effizienz des Trockners sind vom rechtzeitigen Austausch der kontaminierten Adsorptions­sub­stanz abhängig.
Der Einsatz von ⇒ HF- Koaleszenz-Vorfiltern im Eingang ist für die Trockner unbedingt erforderlich.
Zusätzlich wird ein ⇒ PF-Filter als Nachfilter empfohlen, in dem eventuell entstehender Abrieb aus der Adsorptions­sub­stanz zurückgehalten wird.

Volumenströme bis 2667 l/min (160 m³/h) werden mit der neuen Baureihe ⇒ Karst abgedeckt!


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP W
HU 0200 08U.0200AGA0 2.500 150 88 10 1" 50
HU 0400 08U.0400AGA0 5.000 300 176 10 1-1/2" 50
HU 0480 08U.0480AGA0 6.000 360 212 10 1-1/2" 50
HU 0750 08U.0750AGA0 9.333 560 329 10 2" 50
HU 0900 08U.0900AGA0 11.333 680 400 10 2" 50
HU 1200 08U.1200AGA0 15.000 900 529 10 2-1/2" 50
HU 1500 08U.1500AGA0 18.333 1.100 647 10 2-1/2" 50
HU 2000 08U.2000AGA0 25.000 1.500 882 10 2-1/2" 50



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C H1 H2 kg
HU 0200 550 500 1650 350 1.450 200
HU 0400 825 530 2.160 240 2.130 325
HU 0480 796 550 2.380 240 2.350 465
HU 0750 970 620 2.117 210 2.080 630
HU 0900 970 620 2.305 210 2.270 700
HU 1200 1.220 710 2.475 225 2.440 918
HU 1500 1.220 710 2.790 216 2.740 1.100
HU 2000 1.370 853 2.470 320 2.085 1.250

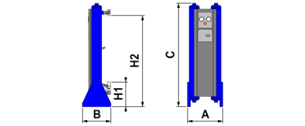

HU 0400 — HU 2000

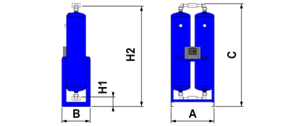

HU 0200


Standardbedingungen
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+50 °C max.)
Taupunkt: ≤ -70 °C (Klasse 1)
Arbeits- / Spülzyklus: 3 / 3 Minuten
Regenerativer Luftverbrauch: 7 / 15% vom Nenndurchfluss
Netzanschluss: 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Adsorptionstrockner_HU0200-2000.pdf«
