Druckgegossene Aluminiumfilter Alps

Druckgegossene Aluminiumfilter Alps

Neue Serie druckgegossener Aluminiumfilter, die sich durch zum Patent angemeldete Innovationen auszeichnen.
  • Eine neue Bauweise, die einen sehr geringen Druckverlust gewährleistet.
  • Verriegelung des Filtereinsatzes, die schnelles und müheloses Austauschen ermöglicht und keinen zusätzlichen Platz unterhalb des Filters oder direkten Kontakt mit der Patrone selbst verlangt.
  • Adapter zwischen Einsatz und kundenspezifisch anpassbarem Filterkopf auf Anfrage konfigurierbar.
Lieferbar mit folgenden Filtereinsätzen:

Koaleszenzfilter PF und HF

PF-Feinfilter der KLASSE 2 entfernen Feststoffpartikel bis zu 1 µm und Restölgehalt sowie Öldämpfe bis 0,1 mg/m³.
HF-Feinstfilter der KLASSE 1 entfernen Feststoffpartikel bis zu 0,01 µm und Restölgehalt bis 0,01 mg/m³.

Aktivkohlefilter CF-Nanofilter

der KLASSE 1 entfernen Öldämpfe und Gerüche.

Vorfilter QF

entfernen feste, flüssige und emulsionsartige Partikel bis zu 5 µm, einschließlich Ölpartikel der KLASSE 3.

Übersicht der Qualitätsklassen ⇒ siehe Anhang A.


Technische Daten

Modell
Filter-
gehäuse

Model
filter
housing
Artikelcode für
Filtergehäuse inkl. Einsatz *

Article code for
filter housing incl. elements *
Volumenstrom
Flow-rate
Anschlüsse
Connections
Filter PF
Filter PF
Filter HF
Filter HF
Filter CF
Filter CF
Filter QF
Filter QF
l/min m³/h CFM BSP
AF30 04A.0030AP 04A.0030AH 04A.0030AC 04A.0030AQ 500 30 18 3/8"
AF40 04A.0040AP 04A.0040AH 04A.0040AC 04A.0040AQ 667 40 24 1/2"
AF75 04A.0075AP 04A.0075AH 04A.0075AC 04A.0075AQ 1250 75 44 3/4"
AF110 04A.0110AP 04A.0110AH 04A.0110AC 04A.0110AQ 1833 110 65 3/4"
AF190 04A.0190AP 04A.0190AH 04A.0190AC 04A.0190AQ 3167 190 112 1"
AF260 04A.0260AP 04A.0260AH 04A.0260AC 04A.0260AQ 4333 260 153 1"
AF400 04A.0400AP 04A.0400AH 04A.0400AC 04A.0400AQ 6667 400 235 1-1/2"
AF500 04A.0500AP 04A.0500AH 04A.0500AC 04A.0500AQ 8333 500 294 1-1/2"
AF800 04A.0800AP 04A.0800AH 04A.0800AC 04A.0800AQ 13333 800 471 2"
AF1000 04A.1000AP 04A.1000AH 04A.1000AC 04A.1000AQ 16667 1000 589 2"
AF1300 04A.1300AP 04A.1300AH 04A.1300AC 04A.1300AQ 21667 1300 765 2-1/2"
AF1560 04A.1560AP 04A.1560AH 04A.1560AC 04A.1560AQ 26000 1560 918 3"
AF1830 04A.1830AP 04A.1830AH 04A.1830AC 04A.1830AQ 30500 1830 1077 3"
AF2700 04A.2700AP 04A.2700AH 04A.2700AC 04A.2700AQ 45333 2700 1601 3"

* Filtereinsätze auch separat lieferbar

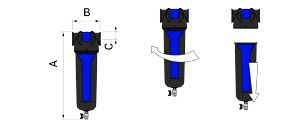

Abmessungen und Gewicht

Modell Filtergehäuse
Model filter housing
Abmessungen [mm]
Dimensions [mm]
Gewicht
Weight
A B C kg
AF30 217 76 20 0,6
AF40 217 76 20 0,6
AF75 272 98 26 1,1
AF110 272 98 26 1,1
AF190 312 129 36 2,1
AF260 312 129 36 2,1
AF400 402 129 36 2,4
AF500 402 129 36 2,4
AF800 510 170 44 5,2
AF1000 510 170 44 5,3
AF1300 671 200 50 7,6
AF1560 692 205 61 10,7
AF1830 692 205 61 10,7
AF27000 922 205 61 13,7




AF 30 — AF 2700


Standardbedingungen
Umgebungstemperatur: +25 °C
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +20 °C
Max. Lufteintrittstemperatur: +100 °C max. ( +60 °C bei CF Aktivkohlefilter )
