Staubfilter DF • Vorfilter QF

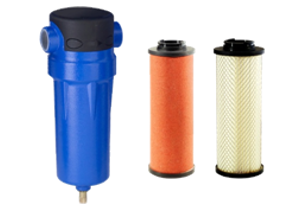

Staubfilter DF, Vorfilter QF

Staubfilter DF (Grobfilter der Klasse 4):
Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 10  µm Größe. Eine lange Lebensdauer in Kombination mit starker Wärmebeständigkeit und Abriebfestigkeit machen diesen Filter zur perfekten Wahl für den Grobschutz Ihrer Druckluftleitungssysteme, Geräte und Zubehör. Das Keramikmaterial wird für alle Anwendungen mit hoher Beanspruchung empfohlen.

Vorfilter QF (Klasse 3):
Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 5  µm Größe, einschließlich Ölpartikeln. Dank der hohen mechanischen Festigkeit ist dieser Filter der ideale Erstschutz eines Druckluftsystems zur Beseitigung von Verunreinigungen. Er eignet sich auch als Nachfilter für Adsorptionstrockner.


Technische Daten

Modell
Filtergehäuse
Model
filter housing		 Artikelcode für
Filtergehäuse inkl. Einsatz *
Article code for
filter housing incl. elements *		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections
Filter DF
Filter DF		 Filter QF
Filter QF		 l/min m³/h CFM bar BSP
F 0005 04A.0030.D 04A.0030.Q 560 33 20 16 3/8"
F 0010 04A.0060.D 04A.0060.Q 1.170 70 41 16 1/2"
F 0018 04A.0108.D 04A.0108.Q 1.800 108 64 16 3/4"
F 0030 04A.0180.D 04A.0180.Q 3.000 180 106 16 3/4"
F 0034 04A.0204.D 04A.0204.Q 3.400 204 120 16 1"
F 0050 04A.0300.D 04A.0300.Q 5.000 300 176 16 1"
F 0072 04A.0432.D 04A.0432.Q 7.200 432 254 16 1-1/2"
F 0095 04A.0570.D 04A.0570.Q 10.400 620 370 16 1-1/2"
F 0125 04A.0750.D 04A.0750.Q 12.800 770 450 16 2"
F 0165 04A.0990.D 04A.0990.Q 16.500 990 582 16 2"
F 0190 04A.1140.D 04A.1140.Q 19.000 1.140 671 16 2-1/2"
F 0220 04A.1320.D 04A.1320.Q 22.000 1.320 776 16 2-1/2"
F 0280 - 04A.1680.Q 28.000 1.680 988 16 3"
F 0350 - 04A.2100.Q 35.000 2.100 1.235 16 3"
F 0440 - 04A.2640.Q 44.000 2.640 1.553 13 3"
F 0460 - 04F.2760.Q 46.000 2.760 1.620 16 DN 100
F 0700 - 04F.4200.Q 70.000 4.200 2.500 16 DN 125
F 0950 - 04F.5700.Q 95.000 5.700 3.300 16 DN 150
F 1250 - 04F.7500.Q 125.000 7.500 4.400 16 DN 150
F 1550 - 04F.9300.Q 155.000 9.300 5.400 16 DN 150
F 1850 - 04F.A110.Q 185.000 11.000 6.500 16 DN 200
F 2500 - 04F.A142.Q 240.000 14.200 8.400 16 DN 200
F 3000 - 04F.A199.Q 335.000 19.900 11.800 16 DN 250
F 3500 - 04F.A310.Q 520.000 31.000 18.500 16 DN 300

* Filtereinsätze auch separat lieferbar

Abmessungen und Gewicht

Modell Filtergehäuse
Model filter housing		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D kg
F 0005 220 90 25 60 0,6
F 0010 220 90 25 80 0,6
F 0018 280 90 25 100 0,7
F 0030 280 90 25 100 0,7
F 0034 305 120 37 120 1,1
F 0050 305 120 37 120 1,2
F 0072 385 120 37 120 1,3
F 0095 385 120 37 120 1,4
F 0125 500 165 54 150 3,7
F 0165 500 165 54 150 3,8
F 0190 675 165 54 150 4,8
F 0220 675 165 54 150 4,9
F 0280 710 200 65 200 6,7
F 0350 865 200 65 200 7,9
F 0440 985 200 65 200 8,8
F 0460 1.265 485 240 300 125
F 0700 1.275 630 285 300 196
F 0950 1.380 630 305 300 210
F 1250 1.430 676 310 300 264
F 1550 1.500 724 335 300 314
F 1850 1.500 724 350 300 320
F 2500 1.565 885 440 300 530
F 3000 1.575 950 440 300 670
F 3500 1.700 1.050 545 300 1.083

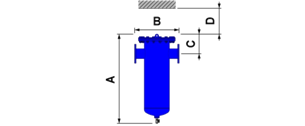

F 0460 — F 3500

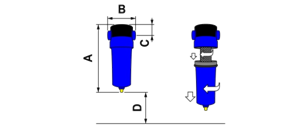

F 0005 — F 0440


Standardbedingungen
Umgebungstemperatur: +25 °C
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +20 °C (+100 °C max.)



Download Datenblatt »Staubfilter_DF_Vorfilter_QF.pdf«
