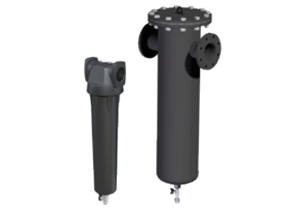

Hochtemperatur-Hochleistungsfilter HDT

Lieferbare Optionen
  • Kondensatabscheider mit Schwimmerschalter SC12
  • Manometer
  • Flansche (nur für Modelle aus Stahl F 0470 bis F 5170)
Hochtemperatur-Hochleistungsfilter HDT

Für Hochtemperatursysteme bis zu +150 °C(+200 °C im Teillastbetrieb).
Aufgrund der hohen mechanischen Festigkeit ist dieser Filter der ideale Erstschutz eines Druckluftsystems zur Beseitigung von Verunreinigungen. Außerdem eignet er sich als Nachfilter für Heißluft-Adsorptionstrockner.

Lieferbar mit folgenden Filtereinsätzen:

Koaleszenzfilter PF und HF:
PF-Filter (Feinfilter der Klasse 2) entfernen Feststoffpartikel bis zu 1  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,6 mg/m³.
HF-Filter (Feinstfilter der Klasse 1) entfernen Feststoffpartikel bis zu 0,01  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,01 mg/m³.

Vorfilter QF (Filter der Klasse 3):
Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 5  µm Größe
einschließlich Ölpartikel.

Staubfilter DF (Grobfilter der Klasse 4):
Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 10  µm Größe.


Technische Daten

Modell Filtergehäuse
Model filter housing
Artikelcode für Filtergehäuse inkl. Einstz*
Article code for filter housing incl. elements*
Volumenstrom
Flow-rate
Anschlüsse
Connections
Filter QF
Filter QF
Filter PF
Filter PF
Filter HF
Filter HF
Filter DF
Filter DF
l/min m³/h CFM BSP
F 0025 04D.0150.Q 04D.0150.P 04D.0150.H 04D.0150.D 2.492 150 88 1"
F 0050 04D.0300.Q 04D.0300.P 04D.0300.H 04D.0300.D 5.000 300 177 1"
F 0080 04D.0500.Q 04D.0500.P 04D.0500.H 04D.0500.D 8.325 500 294 1-1/2"
F 0130 04D.0800.Q 04D.0800.P 04D.0800.H 04D.0800.D 13.337 800 471 2"
F 0170 04D.1000.Q 04D.1000.P 04D.1000.H 04D.1000.D 16.667 1.000 589 2"
F 0220 04D.1300.Q 04D.1300.P 04D.1300.H 04D.1300.D 21.662 1.300 765 2-1/2"
F 0330 04D.2000.Q 04D.2000.P 04D.2000.H 04D.2000.D 33.329 2.000 1.177 3"
F 0450 04D.2700.Q 04D.2700.P 04D.2700.H 04D.2700.D 44.995 2.700 1.589 3"
F 0470 04G.2800.Q 04G.2800.P 04G.2800.H 04G.2800.D 46.667 2.800 1.648 DN 100
F 0700 04G.4200.Q 04G.4200.P 04G.4200.H 04G.4200.D 70.000 4.200 2.472 DN 125
F 0950 04G.5700.Q 04G.5700.P 04G.5700.H 04G.5700.D 95.000 5.700 3.355 DN 150
F 1250 04G.7500.Q 04G.7500.P 04G.7500.H 04G.7500.D 125.000 7.500 4.415 DN 150
F 1550 04G.9300.Q 04G.9300.P 04G.9300.H 04G.9300.D 155.000 9.300 5.475 DN 150
F 1850 04G.A110.Q 04G.A110.P 04G.A110.H 04G.A110.D 183.333 11.000 6.475 DN 200
F 2500 04G.A142.Q 04G.A142.P 04G.A142.H 04G.A142.D 236.667 14.200 8.359 DN 200
F 3300 04G.A199.Q 04G.A199.P 04G.A199.H 04G.A199.D 331.667 19.900 11.714 DN 250
F 5170 04G.A310.Q 04G.A310.P 04G.A310.H 04G.A310.D 516.667 31.000 18.249 DN 300

* Filtereinsätze auch separat lieferbar

Abmessungen und Gewicht

Modell Filtergehäuse
Model filter housing
Abmessungen [mm]
Dimensions [mm]
Gewicht
Weight
A B C D kg
F 0025 435 120 36 170 4,3
F 0050 435 120 36 170 4,3
F 0080 435 120 36 170 4,3
F 0130 705 170 52 170 9,0
F 0170 705 170 52 170 9,2
F 0220 755 200 68 170 13,7
F 0330 1035 200 68 170 17,2
F 0450 1.035 200 68 170 17,2
F 0470 1.250 485 255 780 85
F 0700 1.250 630 280 670 130
F 0950 1.370 630 300 780 127
F 1250 1.410 676 310 780 160
F 1550 1.450 724 320 780 192
F 1850 1.460 724 335 780 192
F 2500 1.520 885 435 780 395
F 3300 1.520 1.050 435 780 460
F 5170 1.625 1.200 525 780 715

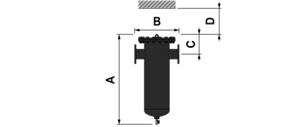

F 0470 — F 5170

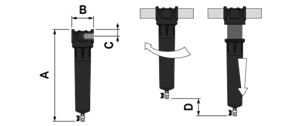

F 0025 — F 0450


Standardbedingungen
Umgebungstemperatur: +25 °C
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +20 °C
Max. Lufteintrittstemperatur: +150 °C max. (+200 °C im Teillastbetrieb)



Download Datenblatt »Hochtemperatur-Hochleistungsfilter_HDT.pdf«
