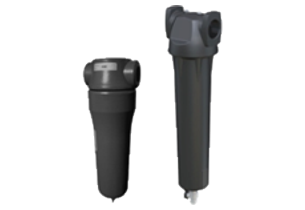

Hochdruck-Hochleistungsfilter HDP

Hochdruck-Hochleistungsfilter HDP

Für Hochdrucksysteme (40 bar).
Aufgrund der hohen mechanischen Festigkeit ist dieser Filter der ideale Erstschutz eines Druckluftsystems zur Beseitigung von Verunreinigungen. Außerdem eignet er sich als Nachfilter für Adsorptionstrockner.

Lieferbar mit folgenden Filtereinsätzen:

Koaleszenzfilter PF und HF
(Modelle F 0004 — F 0016):

PF-Filter (Feinfilter der Klasse 2) entfernen Feststoffpartikel bis zu 1  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,1 mg/m³.
HF-Filter (Feinstfilter der Klasse 1) entfernen Feststoffpartikel bis zu 0,01  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,01 mg/m³.

Koaleszenzfilter PF und HF
(Modelle F0025 — F0450):

PF-Filter (Feinfilter der Klasse 2) entfernen Feststoffpartikel bis zu 1  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,6 mg/m³.
HF-Filter (Feinstfilter der Klasse 1) entfernen Feststoffpartikel bis zu 0,01  µm Größe und
Restölgehalt sowie Öldämpfe bis 0,01 mg/m³.

Aktivkohlefilter CF (Nanofilter der Klasse 1):
Zur zusätzlichen Entfernung von Öldämpfen und Gerüchen.

Vorfilter QF
(Modelle F 0004 — F 0016):

Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 5  µm Größe
einschließlich Ölpartikel der Klasse 3.

Vorfilter QF
(Modelle F 0025 — F 0450):

Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 1  µm Größe
einschließlich Ölpartikel der Klasse 3.

Staubfilter DF (Grobfilter der Klasse 4):
Zur Entfernung von festen, flüssigen und emulsionsartigen Partikeln bis zu 10  µm Größe.


Technische Daten

Modell
Filter-
gehäuse

Model
filter
housing
Artikelcode für Filtergehäuse inkl. Einsatz *
Article code for filter housing incl. elements *
Volumenstrom
Flow-rate
Anschlüsse
Connections
Filter QF
Filter QF
Filter CF
Filter CF
Filter PF
Filter PF
Filter HF
Filter HF
Filter DF
Filter DF
l/min m³/h CFM BSP
F 0004 04B.0024.Q 04B.0024.C 04B.0024.P 04B.0024.H 04B.0024.D 1.800 108 64 3/8"
F 0008 04B.0048.Q 04B.0048.C 04B.0048.P 04B.0048.H 04B.0048.D 3.600 216 127 1/2"
F 0016 04B.0096.Q 04B.0096.C 04B.0096.P 04B.0096.H 04B.0096.D 7.200 432 254 3/4"
F 0025 04H.0150.Q 04H.0150.C 04H.0150.P 04H.0150.H 04H.0150.D 12.500 750 441 1"
F 0050 04H.0300.Q 04H.0300.C 04H.0300.P 04H.0300.H 04H.0300.D 25.000 1.500 883 1"
F 0080 04H.0500.Q 04H.0500.C 04H.0500.P 04H.0500.H 04H.0500.D 41.667 2.500 1.471 1-1/2"
F 0130 04H.0800.Q 04H.0800.C 04H.0800.P 04H.0800.H 04H.0800.D 66.667 4.000 2.354 2"
F 0170 04H.1000.Q 04H.1000.C 04H.1000.P 04H.1000.H 04H.1000.D 83.333 5.000 2.943 2"
F 0220 04H.1300.Q 04H.1300.C 04H.1300.P 04H.1300.H 04H.1300.D 108.333 6.500 3.826 2-1/2"
F 0330 04H.2000.Q 04H.2000.C 04H.2000.P 04H.2000.H 04H.2000.D 166.667 10.000 5.886 3"
F 0450 04H.2700.Q 04H.2700.C 04H.2700.P 04H.2700.H 04H.2700.D 225.000 13.500 7.946 3"

* Filtereinsätze auch separat lieferbar

Abmessungen und Gewicht

Modell
Filter-
gehäuse

Model
filter
housing
Abmessungen [mm]
Dimensions [mm]
Gewicht
Weight
A B C D kg
F 0004 188 94 18 - 1,5
F 0008 188 94 18 - 1,5
F 0016 252 94 20 - 1,8
F 0025 435 120 36 170 2,8
F 0050 435 120 36 170 2,8
F 0080 435 120 36 170 2,8
F 0130 705 170 52 170 7,5
F 0170 705 170 52 170 7,7
F 0220 755 200 68 170 12,2
F 0330 1.035 200 68 170 15,7
F 0450 1.035 200 68 170 15,8

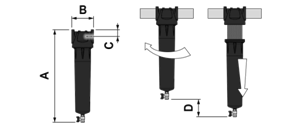

F 0025 — F 0450

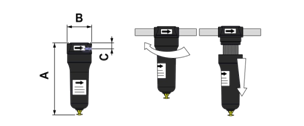

F 0004 — F 0016


Standardbedingungen
Umgebungstemperatur: +25 °C
Arbeitsdruck: 40 bar
Eintritt Lufttemperatur: +20 °C
Modelle F 0004 — F 0016: +100 °C max. (+60 °C bei CF-Modellen)
Modelle F 0025 — F 0450: +80 °C max. (+30 °C bei CF-Modellen)



Download Datenblatt »Hochdruck-Hochleistungsfilter_HDP.pdf«
