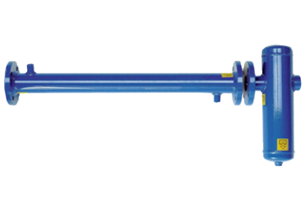

Wassergekühlte Druckluft-Nachkühler, horizontale Aufstellung, A 10 — A 2100

Lieferbare Optionen
  • Anschlüsse:
    A 10 — A 80: NPT
    A 140 — A 2100: ANSI
  • Alle Modelle auch ohne Separator lieferbar
A 10 — A 2100

Die wassergekühlten Druckluft-Nachkühler beinhalten einen hocheffizienten Luft/Wasser-Rohrbündel-Wärmetauscher mit geringem Druckabfall zur Luftkühlung sowie einen Zyklonabscheider zur Ableitung des Kondensats.
Diese Baureihe ist für die vielfältigsten Anforderungen geeignet.
Auf Anfrage besteht auch die Möglichkeit einer vertikalen Montage ⇒ AV-Baureihe AV 10 — AV 2100.


Technische Daten

Modell
Model		 Artikelcode *
Article code *		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Wasser-
durchfluss
Water
consumption
l/min m³/h CFM bar IN (BSP) OUT(BSP) Nm³/h
A 30 01A.0180.AG 3.000 180 106 16 1-1/2" 1-1/2" 0,50
A 60 01A.0360.AG 6.000 360 212 12 2-1/2" 1-1/2" 0,75
A 80 01A.0480.AG 8.000 480 282 12 2-1/2" 1-1/2" 1,00
A 140 01A.0840.AG 14.000 840 494 12 DN 100 DN 100 1,70
A 250 01A.1500.AG 25.000 1.500 882 12 DN 100 DN 100 3,20
A 400 01A.2400.AG 40.000 2.400 1.412 12 DN 150 DN 125 5,20
A 500 01A.3.000.AG 50.000 3.000 1.765 12 DN 175 DN 125 6,40
A 800 01A.4800.AG 80.000 4.800 2.824 12 DN 250 DN 150 10,0
A 1100 01A.6600.AG 110.000 6.600 3.882 12 DN 250 DN 150 11,5
A 1500 01A.9.000.AG 150.000 9.000 5.294 12 DN 300 DN 200 19,5
A 1800 01A.A108.AG 180.000 10.800 6.353 12 DN 350 DN 200 22,2
A 2100 01A.A126.AG 210.000 12.600 7.412 12 DN 400 DN 200 27,0

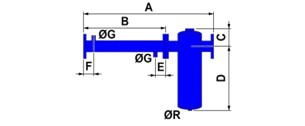

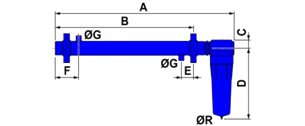

Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Wasser-
anschlüsse
Water
connections		 Ablass-
anschlüsse
discharge
connections		 Gewicht
Weight
A B C D E F ØG ØR kg
A 30 1.110 910 37 348 80 140 1/2" 3/8” 18
A 60 1.335 1.135 37 348 80 157 3/4" 3/8” 29
A 80 1.575 1.375 37 348 80 157 3/4" 3/8” 38
A 140 1.844 1.300 110 640 100 100 1” 1” 49
A 250 1.844 1.300 110 640 100 100 1” 1” 115
A 400 1.920 1.300 125 640 100 100 1-1/4” 1” 160
A 500 1.808 1.300 262 702 125 125 1-1/4” 1” 210
A 800 2.060 1300 290 555 125 125 1-1/4” 2” 330
A 1100 2.060 1.300 290 555 125 125 1-1/4” 2” 360
A 1500 2.225 1.300 315 535 125 125 2” 2” 460
A 1800 2.350 1.300 315 535 125 125 2” 2” 490
A 2100 2.305 1.500 420 1.150 150 150 2-1/2” 2” 530




A 140 — A 2100
A 10 — A 80


Standardbedingungen
Umgebungstemperatur: +1 °C min.
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: A 10 — A 80: +120 °C max.
A 140 — A 2100: +200 °C max.
Wassertemperatur Ein/Aus: +15 °C … +25 °C
Wasserdruck:
 3 bar, (7 bar max.)



Download Datenblatt »Wassergekuehlte_Druckluft-Nachkuehler_A10-2100.pdf«
