Elektrische Druckluft-Nachkühler RA 10 — RA 750

Lieferbare Optionen
  • Netzanschlüsse:
    RA 10 — 20: 1/N/PE ~ 115 V 60 Hz
    oder 1/N/PE ~ 230 V 60 Hz
    RA 30 — 80: 3/PE ~ 230 - 400 V 50 - 60 Hz
    oder 1/N/PE ~ 230 V 50 - 60 Hz
    RA 120 — 750: 3/PE ~ 460 V 60 Hz
  • Anschlüsse:
    RA 10 — 160: NPT
    RA 300 — 750: ANSI
  • Alle Modelle auch ohne Separator, Motor oder Rahmen lieferbar
Elektrische Druckluft-Nachkühler RA 10 — 750

Die Druckluft-Nachkühler der RA-Baureihe sind mit einem sehr starken Lüftermotor ausgestattet und mit großem Leistungsspektrum lieferbar.
Die bis zu +120 °C warme Druckluft wird bis auf eine Temperatur gesenkt, die ca. +9 °C über der Umgebungstemperatur liegt. Das dabei entstehende Kondensat wird über den im Ausgang des Nachkühlers montierten Kondensatabscheider abgeführt.
Der Druckabfall wird dabei auf ein Minimum reduziert.
⇒ Pneumatische Druckluft-Nachkühler finden Sie hier.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power consumption		 Lüfterkapazität
Air flow fan capacity
l/min m³/h CFM bar IN (BSP) OUT(BSP) W Nm³/h
RA 10 02A.0060.G.0 1.000 60 35 16 1" 1" 20 800
RA 20 02A.0120.G.0 2.000 120 71 16 1" 1" 20 800
RA 30 02A.0180.G.0 3.000 180 106 16 1-1/2" 1-1/2" 115 2.980
RA 40 02A.0240.G.0 4.000 240 141 16 1-1/2" 1-1/2" 135 3.790
RA 50 02A.0300AG.0 5.000 300 176 16 2" 1-1/2" 135 3.790
RA 65 02A.0390AG.0 6.500 390 229 16 2" 1-1/2" 690 6.500
RA 80 02A.0480AG.0 8.000 480 282 16 2" 1-1/2" 690 6.500
RA 120 02A.0720.G.0 12.000 720 424 16 2" 2" 760 8.200
RA 160 02A.0960.G.0 16.000 960 565 16 2-1/2" 2-1/2" 760 8.200
RA 200 02A.1200BG.0 20.000 1.200 706 16 3" 2-1/2" 660 12.000
RA 250 02A.1500AG.0 25.000 1.500 882 16 3" 3" 660 12.000
RA 300 02A.1800AG.0 30.000 1.800 1.059 16 DN 100 DN 100 660 12.000
RA 400 02A.2400AG.0 40.000 2.400 1.412 16 DN 100 DN 100 2 x 760 2 x 8.200
RA 500 02A.3000.G.0 50.000 3.000 1.765 12 DN 125 DN 125 2 x 1.300 2 x 1.3000
RA 650 02A.3900.G.0 65.000 3.900 2.294 12 DN 125 DN 125 2 x 1.300 2 x 13.000
RA 750 02A.4500.G.0 75.000 4.500 2.647 12 DN 150 DN 150 2 x 1.300 2 x 13.000



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E kg
RA 10 600 270 955 555 120 19
RA 20 600 270 955 555 120 20
RA 30 820 270 1.145 585 120 29
RA 40 1.030 330 1.145 675 120 32
RA 50 1.030 330 1.145 675 210 49
RA 65 1.030 360 1.145 675 210 51
RA 80 1.030 380 1.390 675 210 53
RA 120 1.030 655 1.625 675 210 97
RA 160 1.030 655 1.625 675 265 120
RA 200 1.410 490 2.120 765 200 240
RA 250 1.410 490 2.120 765 200 250
RA 300 1.970 490 2.060 945 420 280
RA 400 2.290 490 2.060 945 420 300
RA 500 3.245 620 2.000 1.020 445 310
RA 650 3.245 620 2.000 1.020 445 390
RA 750 3.370 771 2.099 980 525 390

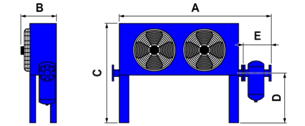

RA 400 — RA 750

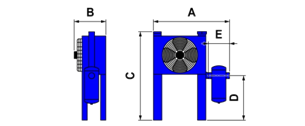

RA 10 — RA 300


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +120 °C max.
Netzanschluss:
RA 10 — RA 20: 1/N/PE ~ 230 V 50 Hz
RA 30 — RA 750: 3/PE ~ 400 V 50 Hz



Download Datenblatt »Elektrische_Druckluft-Nachkuehler_RA10-750.pdf«
