Pneumatische Druckluft-Nachkühler RA-P 10 — RA-P 750

Lieferbare Optionen
  • Anschlüsse:
    RA-P 10 — 160: NPT
    RA-P 300 — 750: ANSI
  • Alle Modelle auch ohne Separator oder Rahmen lieferbar
Pneumatische Druckluft-Nachkühler RA-P 10 — 750

Bei den pneumatischen Druckluft-Nachkühlern der RA-P-Baureihe werden im Vergleich zu den elektrischen Nachkühlern der RA-Baureihe pneumatische Gebläse eingesetzt, die durch das Druckluftnetz versorgt werden.
Die besondere Schalldämpfung der Gebläse gewährleistet eine deutliche Geräuschreduzierung. Durch den eingebauten Schmierfilter wird die Betriebszuverlässigkeit des pneumatischen Gebläses deutlich erhöht.
⇒ Elektrische Druckluft-Nachkühler finden Sie hier.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections
l/min m³/h CFM bar IN (BSP) OUT(BSP)
RA-P 10 02A.0060.G.5 1.000 60 35 16 1" 1"
RA-P 20 02A.0120.G.5 2.000 120 71 16 1" 1"
RA-P 30 02A.0180.G.5 3.000 180 106 16 1.1/2" 1.1/2"
RA-P 40 02A.0240.G.5 4.000 240 141 16 1.1/2" 1.1/2"
RA-P 65 02A.0390AG.5 6.500 390 229 16 2" 1.1/2"
RA-P 80 02A.0480AG.5 8.000 480 282 16 2" 1.1/2"
RA-P 120 02A.0720.G.5 12.000 720 424 16 2" 2"
RA-P 160 02A.0960.G.5 16.000 960 565 16 2.1/2" 2.1/2"
RA-P 200 02A.1200BG.5 20.000 1.200 706 16 3" 2.1/2"
RA-P 250 02A.1500AG.5 25.000 1.500 882 16 3" 3"
RA-P 300 02A.1800AG.5 30.000 1.800 1.059 16 DN 100 DN 100
RA-P 400 02A.2400AG.5 40.000 2.400 1.412 16 DN 100 DN 100
RA-P 500 02A.3.000.G.5 50.000 3.000 1.765 12 DN 125 DN 125
RA-P 650 02A.3900.G.5 65.000 3.900 2.294 12 DN 125 DN 125
RA-P 750 02A.4500.G.5 75.000 4.500 2.647 12 DN 150 DN 150



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D E F kg
RA-P 10 600 270 955 555 120 600 27
RA-P 20 600 270 955 555 120 600 28
RA-P 30 820 270 1.145 585 120 820 32
RA-P 40 1.030 330 1.145 675 120 1.030 35
RA-P 65 1.030 360 1.145 675 210 1.030 51
RA-P 80 1.030 380 1.390 675 210 1.030 54
RA-P 120 1.030 655 1.625 675 210 1.030 100
RA-P 160 1.030 655 1.625 675 265 1.030 120
RA-P 200 1.410 490 2.120 765 200 1.410 240
RA-P 250 1.410 490 2.120 765 200 1.410 245
RA-P 300 1.970 490 2.060 945 420 1.970 280
RA-P 400 2.290 490 2.060 945 420 2.290 310
RA-P 500 3.245 620 2.000 1.020 445 3.245 380
RA-P 650 3.245 620 2.000 1.020 445 3.245 380
RA-P 750 3.370 771 2.099 980 525 3.370 390

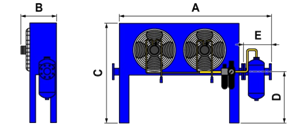

RA-P 400 — RA-P 750

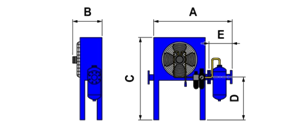

RA-P 10 — RA-P 300


Standardbedingungen
Umgebungstemperatur: +25 °C (+45 °C max.)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +120 °C max.



Download Datenblatt »Pneumatische_Druckluft-Nachkuehler_RA-P10-750.pdf«
