Adsorptionstrockner, Taupunkt bis -40 °C, HL 0200 — HL 2000

Lieferbare Optionen
  • Netzanschluss: 1/N/PE ~ 230 V 60 Hz
    oder 1/N/PE ~ 115 V 60 Hz
  • Anschlüsse: NPT
  • Energiesparfunktion zur Reduzierung der regenerativen Luft
Adsorptionstrockner, Taupunkt bis -40 °C, HL 0200 — HL 2000

Diverse Industrieanwendungen, z.B. Chemie-, Pharmazie- und Laboreinrichtungen, erfordern Druckluft von hoher Qualität. Unsere Adsorptionstrockner liefern eine Luft mit einem Taupunkt ≤ -40 °C, die für diese und andere Anwendungen unabdingbar ist.

Die Baureihe HU mit einem Drucktaupunkt ≤ -70 °C finden Sie ⇒ hier.

Die Feuchtigkeit in der Druckluft wird durch die Adsorptionssubstanz im ersten Tank gebunden, während ein kleiner Teil der entfeuchteten Luft in den zweiten Tank zur Regeneration der dortigen Adsorptionssubstanz geleitet wird und dessen Feuchtigkeit eliminiert. Trockene Luft strömt in das Druckluftverteilernetz.
Der Vorgang der Regeneration und Entfeuchtung wird abwechselnd von Tank zu Tank durchgeführt.
Die Effizienz des Trockners ist vom rechtzeitigen Austausch der kontaminierten Adsorptionssubstanz abhängig. Der Einsatz von ⇒ HF- Koaleszenz-Vorfiltern im Eingang ist daher für die Trockner unbedingt erforderlich.
Zusätzlich wird ein ⇒ PF-Filter als Nachfilter empfohlen, in dem eventuell entstehender Abrieb aus der Adsorptionssubstanz zurückgehalten wird.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections		 Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP W
HL 0200 08U.0200AG.0 3.333 200 118 10 1" 50
HL 0400 08U.0400AG.0 6.667 400 235 10 1-1/2" 50
HL 0480 08U.0480AG.0 8.000 480 282 10 1-1/2" 50
HL 0750 08U.0750AG.0 12.500 750 441 10 2" 50
HL 0900 08U.0900AG.0 15.000 900 529 10 2" 50
HL 1200 08U.1200AG.0 20.000 1.200 706 10 2-1/2" 50
HL 1500 08U.1500AG.0 25.000 1.500 882 10 2-1/2" 50
HL 2000 08U.2000AG.0 33.333 2.000 1.176 10 2-1/2" 50



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C H1 H2 kg
HL 0200 550 500 1.650 350 1.450 200
HL 0400 825 530 2.160 240 2.130 325
HL 0480 796 550 2.380 240 2.350 465
HL 0750 970 620 2.117 210 2.080 630
HL 0900 970 620 2.305 210 2.270 700
HL 1200 1.220 710 2.475 225 2.440 918
HL 1500 1.220 710 2.790 216 2.740 1.100
HL 2000 1.370 853 2.470 320 2.085 1.250

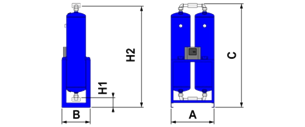

HL 0400 — HL 2000

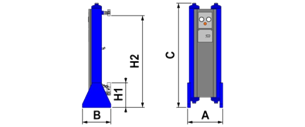

HL 0200


Standardbedingungen
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +35 °C (+50 °C max.)
Taupunkt: ≤ -40 °C (Klasse 2)
Arbeits- / Spülzyklus: 5 / 5 Minuten
Regenerativer Luftverbrauch: 7 / 15% vom Nenndurchfluss
Netzanschluss: 1/N/PE ~ 230 V 50 Hz



Download Datenblatt »Adsorptionstrockner_HL0200-2000.pdf«
