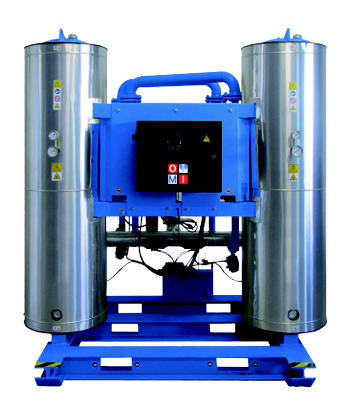

Kompressionswärme-Adsorptionstrockner, HOC 420 — HOC 3680

Lieferbare Optionen
  • Luftgekühlte Version
  • Transmitter für Taupunkt
  • Dreifach-Trockner-Bypass-Ventil
  • Edelstahlrohre für Regelluft
  • Edelstahlgehäuse in IP65
  • Hydrostatischer Test der Behälter
  • Verzinkte Behälter
  • Verzinkte Verteiler
  • Meerwassertaugliche Lackierung
  • Schaltschrank Edelstahl
  • Trocknerskid
  • Filterskid
  • Doppelter Filter am Trocknerauslass
  • 60-Hz-Version (nur Ausführung "Standard")
  • Anschlüsse ANSI - Batteriegrenzwerte
  • Wassergefülte Messgeräte
  • ASME-Ausführung (U-Stamp)
  • Dokumente zur Qualitätskontrolle
  • 3.1 Materialzertifikate
  • Abnahmeprüfung (Factory Acceptance Test)
  • Exportverpackung
  • Seefeste Verpackung
Kompressionswärme-Adsorptionstrockner, HOC 420 — HOC 3680

Kompressionswärme-Adsorptionstrockner sind die derzeit effizientesten Trocknungsgeräte. Sie nutzen die bei der Ver­dich­tung entstehende Wärme für den Trockungsprozess, statt sie an die Umgebung abzugeben. So werden weder Energie noch Druckluft verbraucht. Es fallen ausschließlich die Stromkosten für das Regelungssystem an.

Die Ausführung "Erweitert" ist komplexer, weil in das System zusätzliche Heiz- und Regenerationszyklen integriert wurden. Trotzdem sind die Betriebskosten deutlich niedriger als bei allen anderen Trocknungsverfahren. Eine intelligente Steuerung kontrolliert ständig die System- und Umgebungsparameter und passt diese automatisch an. Dadurch wird ein konstanter Taupunkt von -40 °C bei allen Lastbedingungen erreicht.


Technische Daten

Modell
Model
Artikelcode
Article code
Volumenstrom
Flow-rate
Max. Druck
Max. pressure
Anschlüsse
Connections
Leistungsaufnahme
Power Consumption
l/min m³/h CFM bar BSP kW
HOC 420 08Z.0420BG.0 7000 420 247 10 1-1/2" 0,1
HOC 680 08Z.0680BG.0 11340 680 400 10 2" 0,1
HOC 850 08Z.0850BG.0 14166 850 500 10 2" 0,1
HOC 1020 08Z.1020BG.0 17000 1020 600 10 3" 0,1
HOC 1360 08Z.1360BG.0 22667 1360 800 10 3" 0,1
HOC 2040 08Z.2040BG.0 34000 2040 1200 10 DN 100 0,1
HOC 2720 08Z.2720BG.0 45333 2720 1600 10 DN 100 0,1
HOC 3680 08Z.3680BG.0 61333 3680 2165 10 DN 150 0,1
HOC 420 A 08Z.0420BGD0 7000 420 247 10 1-1/2" 3,1
HOC 680 A 08Z.0680BGD0 11340 680 400 10 2" 4,6
HOC 850 A 08Z.0850BGD0 14166 850 500 10 2" 6,1
HOC 1020 A 08Z.1020BGD0 17000 1020 600 10 3" 7,6
HOC 1360 A 08Z.1360BGD0 22667 1360 800 10 3" 9,1
HOC 2040 A 08Z.2040BGD0 34000 2040 1200 10 DN 100 15,1
HOC 2720 A 08Z.2720BGD0 45333 2720 1600 10 DN 100 24,1
HOC 3680 A 08Z.3680BGD0 61333 3680 2165 10 DN 150 30,1

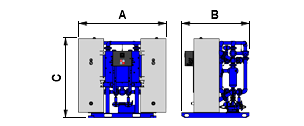

Abmessungen und Gewicht

Modell
Model
Abmessungen [mm]
Dimensions [mm]
Gewicht
Weight
A B C kg
HOC 420 - HOC 420 A 1474 1500 1865 920
HOC 680 - HOC 680 A 2194 1931 2360 1300
HOC 850 - HOC 850 A 2212 1931 2337 1640
HOC 1020 - HOC 1020 A 2308 1931 2361 1970
HOC 1360 - HOC 1360 A 2365 1829 2189 2180
HOC 2040 - HOC 2040 A 2591 2227 2244 3050
HOC 2720 - HOC 2720 A 2936 2426 2504 3400
HOC 3680 - HOC 3680 A 3371 2562 2455 4670




HOC 420 — HOC 3680


Standardbedingungen
Taupunkt Ausführung "Standard": ≤ -40 °C
Taupunkt Ausführung "Erweitert": konstant -40 °C bei 0 % bis 100 % Last)
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +165 °C (+200 °C max.)
Arbeits- / Spülzyklus: 180 / 180 Minuten
Netzanschluss: 3/PE ~ 400 V 50 Hz

Wassergekühlte Version
Schutzart IP54 für Gehäuse der elektrischen Komponenten
Wärmeisolierung
Hochleistungsumschaltventile
Verlustfreies Ableitsystem
Alarm bei hohem Kondensatstand und zusätzlicher Ableiter
Abscheider mit hoher Effizienz
Druckanzeigen
Temperaturanzeigen
Edelstahlwärmetauscher
Nachfilter 1 μm
PED-Behälter
Modbus-Anbindung
Kontakt für Fernalarm
Start/Stop über Fernalarm
Regler mit umfangreichen Funktionen
Smart Control mit einem konstanten Taupunkt von -40 °C (nur Ausführung "Erweitert")
Elektronisch gesteuertes Heizelement (nur Ausführung "Erweitert")



Download Datenblatt »Kompressionswaerme-Adsorptionstrockner_HOC240-HOC3680.pdf«
