Kondensatseparatoren SA … und SRA …

Kondensatseparatoren SA … und SRA …

Mit einer neuen Druckgusstechnologie wurden viele verschiedene Vorteile erzielt, z.B. eine hohe mechanische Festigkeit, eine Verringerung des Gewichts, die Beseitigung sämtlicher Porositätsprobleme sowie eine große Vielfalt an verschiedenen Anschlüssen, Flanschen und Ableitersystemen.
Der SA-Abscheider wurde mit abgerundeten Flächen entwickelt, um einen konstanten Volumenstrom ohne Verwirbelungen an den Aussenwänden zu erzielen und dadurch das Auftreten von Druckabfällen zu verringern.
Die Abscheider der größeren SRA-Baureihen sind aus nichtrostendem Stahl in unterschiedlichen Größen von DN100 bis DN200 (auf Anfrage nach ANSI-Norm) lieferbar. Die Volumenstromkapazitäten reichen von 40.000 l/min bis 200.000 l/min.
Für die Spezialbaureihe SA-40 bar sind die Wandstärken der Gehäuse dicker ausgelegt, um das Hochdrucksystem noch zuverlässiger und sicherer zu machen.


Technische Daten

Modell
Model		 Artikelcode
Article code		 Volumenstrom
Flow-rate		 Max. Druck
Max. pressure		 Anschlüsse
Connections
l/min m³/h CFM bar BSP
SA 0005 03A.0030AG 500 30 18 16 3/8"
SA 0010 03A.0060AG 1.000 60 35 16 1/2"
SA 0030 03A.0180AG 3.000 180 106 16 3/4"
SA 0050 03A.0300AG 5.000 300 176 16 1"
SA 0095 03A.0570AG 9.500 570 335 16 1-1/2"
SA 0165 03A.0990AG 16.500 990 582 16 2"
SA 0220 03A.1320AG 22.000 1.320 776 16 2-1/2"
SA 0450 03A.2700AG 45.000 2.700 1.588 16 3"
SA 400 AL 03A.2400BG 40.000 2.400 1.412 16 DN 100
SA 500 AL 03A.3.000BG 50.000 3.000 1.765 16 DN 125
SRA 0400 03F.2400.G 40.000 2.400 1.412 12 DN 100
SRA 0500 03F.3.000.G 50.000 3.000 1.765 12 DN 125
SRA 1100 03F.6600.G 110.000 6.600 3.882 12 DN 150
SRA 1250 03F.7500.G 125.000 7.500 4.412 12 DN 175
SRA 2000 03F.A120.G 200.000 12.000 7.059 12 DN 200
SA 0004 40 bar 03B.0024.G.0 1.800 108 64 40 3/8"
SA 0008 40 bar 03B.0048.G.0 3.600 216 127 40 1/2"
SA 0016 40 bar 03B.0096.G.0 7.200 432 254 40 3/4"
SA 0036 40 bar 03B.0216.G.0 16.200 972 572 40 1"
SA 0060 40 bar 03B.0360.G.0 27.000 1.620 953 40 1.1/2"



Abmessungen und Gewicht

Modell
Model		 Abmessungen [mm]
Dimensions [mm]		 Gewicht
Weight
A B C D kg
SA 0005 220 90 25 60 0,6
SA 0010 220 90 25 80 0,6
SA 0030 280 90 25 100 0,7
SA 0050 305 120 37 120 1,1
SA 0095 385 120 37 120 1,3
SA 0165 500 165 54 150 3,6
SA 0220 675 165 54 150 4,7
SA 0450 710 200 65 200 6,2
SA 400 AL 757 544 110 - 6,5
SA 500 AL 772 608 125 - 6,8
SRA 0400 780 420 210 - 40
SRA 0500 790 445 233 - 54
SRA 1100 845 523 290 - 80
SRA 1250 930 606 310 - 116
SRA 2000 1.025 657 340 - 156
SA 0004 40 bar 188 94 18 - 1,5
SA 0008 40 bar 188 94 18 - 1,5
SA 0016 40 bar 252 94 20 - 1,8
SA 0036 40 bar 350 120 30 - 3,8
SA 0060 40 bar 350 120 30 - 4,2

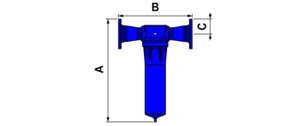

SA 400 AL — SA 500 AL

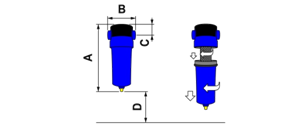

SA 0005 — SA 0450 • SA 40 bar

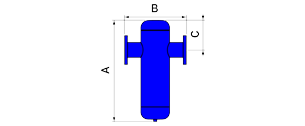

SRA 0400 — SRA 2000


Standardbedingungen
Umgebungstemperatur: +25 °C
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: +20 °C (+60 °C max.)



Download Datenblatt »Kondensatseparatoren_SA_SRA.pdf«
