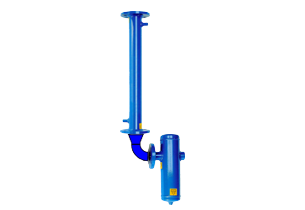

Wassergekühlte Druckluft-Nachkühler, vertikale Aufstellung, AV 10 — AV 2100

Lieferbare Optionen
  • Anschlüsse:
    AV 10 — AV 80: NPT
    AV 140 — AV 2100: ANSI
  • Alle Modelle auch ohne Separator lieferbar
AV 10 — AV 2100

Die wassergekühlten Druckluft-Nachkühler beinhalten einen hocheffizienten Luft/Wasser-Rohrbündel-Wärmetauscher mit geringem Druckabfall zur Luftkühlung sowie einen Zyklonabscheider zur Ableitung des Kondensats.
Diese Baureihe ist für die vielfältigsten Anforderungen geeignet.
Auf Anfrage besteht auch die Möglichkeit einer horizontalen Montage ⇒ A-Baureihe A 10 — A 2100.


Technische Daten

Modell
Model
Artikelcode *
Article code *
Volumenstrom
Flow-rate
Max. Druck
Max. pressure
Anschlüsse
Connections
Wasser-
durchfluss

Water
consumption
l/min m³/h CFM bar IN (BSP) OUT(BSP) Nm³/h
AV 30 01A.0180.VG 3.000 180 106 16 1-1/2" 1-1/2" 0,50
AV 60 01A.0360.VG 6.000 360 212 12 2-/2" 1-1/2" 0,75
AV 80 01A.0480.VG 8.000 480 282 12 2-1/2" 1-1/2" 1,00
AV 140 01A.0840.VG 14.000 840 494 12 DN 100 DN 100 1,70
AV 250 01A.1500.VG 25.000 1.500 882 12 DN 100 DN 100 3,20
AV 400 01A.2400.VG 40.000 2.400 1.412 12 DN 150 DN 125 5,20
AV 500 01A.3.000.VG 50.000 3.000 1.765 12 DN 175 DN 125 6,40
AV 800 01A.4800.VG 80.000 4.800 2.824 12 DN 250 DN 150 10,0
AV 1100 01A.6600.VG 110.000 6.600 3.882 12 DN 250 DN 150 11,5
AV 1500 01A.9.000.VG 150.000 9.000 5.294 12 DN 300 DN 200 19,5
AV 1800 01A.A108.VG 180.000 10.800 6.353 12 DN 350 DN 200 22,2
AV 2100 01A.A126.VG 210.000 12.600 7.412 12 DN 400 DN 200 27,0



Abmessungen und Gewicht

Modell
Model
Abmessungen [mm]
Dimensions [mm]
Wasser-
anschlüsse

Water
connections
Ablass-
anschlüsse

discharge
connections
Gewicht
Weight
A B C D E F ØG ØR kg
AV 30 1.365 349 37 348 80 140 1/2" 3/8” 18
AV 60 1.835 349 37 348 80 157 3/4" 3/8” 29
AV 80 2.075 349 37 348 80 157 3/4" 3/8” 38
AV 140 2.122 640 110 640 100 100 1” 1” 49
AV 250 2.285 640 110 640 100 100 1” 1” 115
AV 400 2.285 640 125 640 100 100 1.1/4” 1” 160
AV 500 2.360 702 262 702 125 125 1.1/4” 1” 210
AV 800 2.250 532 290 555 125 125 1.1/4” 2” 330
AV 1100 2.250 532 290 555 125 125 1.1/4” 2” 360
AV 1500 2.620 725 315 535 125 125 2” 2” 460
AV 1800 2.671 725 315 535 125 125 2” 2” 490
AV 2100 2.850 725 420 1.150 150 150 2.1/2” 2” 530

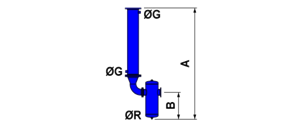

AV 140 — AV 2100

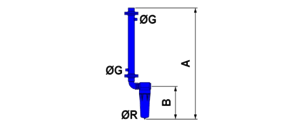

AV 10 — AV 80


Standardbedingungen
Umgebungstemperatur: +1 °C min.
Arbeitsdruck: 7 bar
Eintritt Lufttemperatur: AV 10 — AV 80: +120 °C max.
AV 140 — AV 2100: +200 °C max.
Wassertemperatur Ein/Aus: +15 °C … +25 °C
Wasserdruck:
3 bar, (7 bar max.)



Download Datenblatt »Wassergekuehlte_Druckluft-Nachkuehler_AV10-2100.pdf«
